一、产品简介

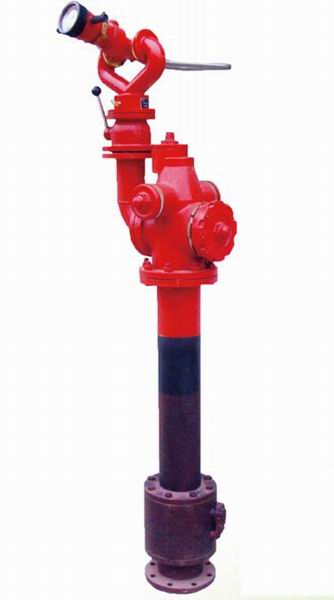

1.1 栓炮一体式消火栓是一种地上消火栓与消防水炮的组合装置，通过在地上消火栓的本体上单独引出的一支水管支路，并在支路上加装了球阀与消防炮。从而实现了此装置既能具备地上消火栓的功能，又能具备自泄防冻型消防水炮的功能。主要组成部分有：消防水炮、球阀、本体、法兰接管、阀体、弯管、自动排水装置、导杆、阀杆、阀瓣、法兰接口等。

1.2 栓炮一体式消火栓可安装在石油化工企业、储罐区、机场、仓库、港口码头、车库等场所，既能实现向消防车供水或直接与水带、水枪连接进行灭火，又能通过消防水炮实现远距离扑灭火灾的目的。使用方便，迅速、效率高。

二、产品分类

栓炮一体式消火栓按其进水口连接法兰规格分为：DN100型和DN150型两种。公称压力均为1.6MPa

三、 型号编制

栓炮一体式消火栓型号编制方法如下所示。

四、栓炮一体式消火栓与管网连接法兰尺寸说明
