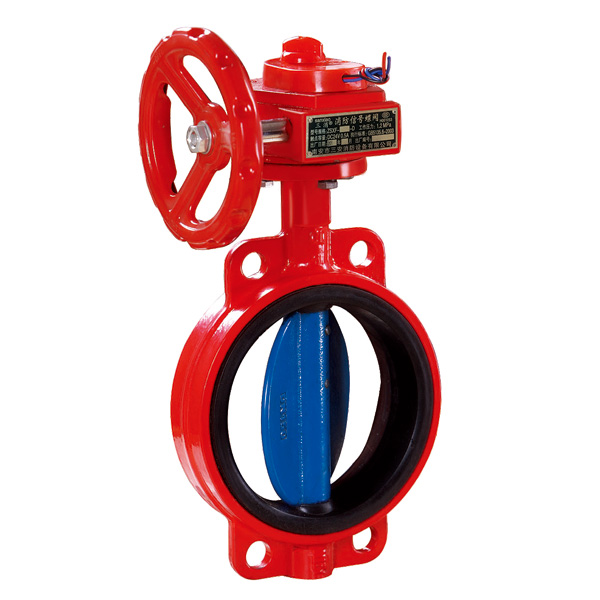

ZSXF-D型信号蝶阀是消防工程中作为ZS系列自动喷水灭火系统的控制阀，是一种蜗轮传动对夹式带有信号装置的蝶阀。有显示灭火装置水源启闭状态功能。该产品具有结构简单、重量轻、操作简便、密封性能好、启闭灵活、显示位置准确、可靠等特点。

二、工作原理

该阀采用蜗轮、蜗杆传动，随之凸轮转动按预定位置将信号装置上触头压下或放开，相应输出“通”“断”电信号，显示蝶阀的启闭状态。

三、规格及参数

产品规格：DN50 DN65 DN80 DN100 DN125 DN150 DN200

工作介质：清水

工作温度：-10℃ ～ 75℃

**工作压力：1.6Mpa

信号触点容量：DC 24V 1A

四、安装、维护

1.本公司生产的信号蝶阀均按标准严格检验、试验合格，用户在安装使用时．请勿随意拧动产品各部位的零件。安装前应确认本产品性能与运行工况相符，并将阀门内擦拭干净。

2.接信号线时．先拆下塑料罩壳，在接线板红线处接DC24V电源。将黄线（或白线）接至消防控制中心，作为输出信号线即可。接线完毕，可旋转手轮检查有无启闭信号输出。

3.安装后，管道进行强度试验前，应将管道内腔冲洗干净，并将阀门蝶板打开。
